G80系列 GripSeal快速连接器原理及操作说明

●配合不同内螺纹规格使用的GripSeal快速连接器，只适用于G80系列快速连接器指定的螺纹类型，并有一些端面要求，一般不通用，请不要使用于其他规格。

●G80快速连接器只能有效提供暂时的密封连接，产品的设计与构造并不适用于长期的连接。

●每个连接器上都印有该产品的最大工作压力，使用时，请勿超过该限制范围。超过该压力范围的应用，请联系厂家进行其他系列选型。

●轻拿轻放! 连接器属于精密机械产品，外亮材质是316不锈钢，如果受到较天力气的碰撞可能会变形，导致产品不能有效连接，这种情况不在保修范围内，极端情况维修成本很高，建议将连接器固定，或放置在软的表面，轻拿轻放。
●通水测试: G80可以满足水检的要求，但需要更多的维护。因为水会冲掉内部的润滑剂,内部的杂质或是水垢可能损坏密封圈的密封性能。每次水检后，尽量将连接器里面的水晾干，在感到不顺畅的时候，不要强行使用连接器，涂一些润滑剂，必要时打开连接器进行维护，去除里面杂质或水垢，或是更换维护套件。

●通油测试: G80内部主要密封圈是氟橡胶材质，能与市场。上绝大多数的油品相容，如果遇到与氟橡胶材质不相容的通油测试，可能会引起橡胶材料的膨胀或是变脆破裂，导致密封失效。为防止这种情况发生，若做通油测试，请与我们联系使用其他的橡胶材料的密封圈。

操作说明:

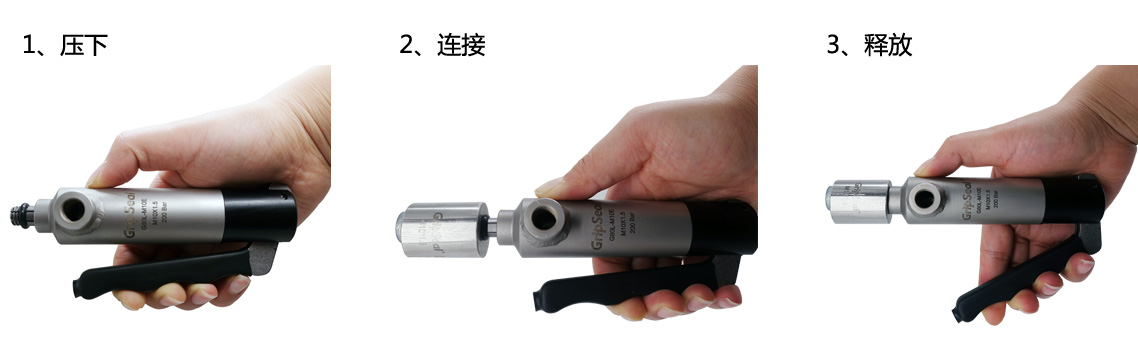

1、(图1) G80L手柄式， 压下手柄，爪牙伸出并处于收缩状态。
2、(图2)向测试件内螺纹接口方向插入爪牙，到螺纹端面完全接触主密封圈
3、(图3)释放G80L把手， 金属夹爪自行扩张，并完成夹紧及密封的连接。
*G80P气动版本和G80V拇指阀版本，使用气压代替手柄，其他操作相同。
4、检查并确保连接可靠，然後再加压注入流体。
5、流体经媒体接口注入测试件内，内置压力辅助压紧和密封，但不要在有压力的情况下,压下手柄。
6、测试完毕，先将连接器内流体压力调至大气压，按压手柄，或是拇指阀，或是通气，用户就可以将连接器安全取出。
